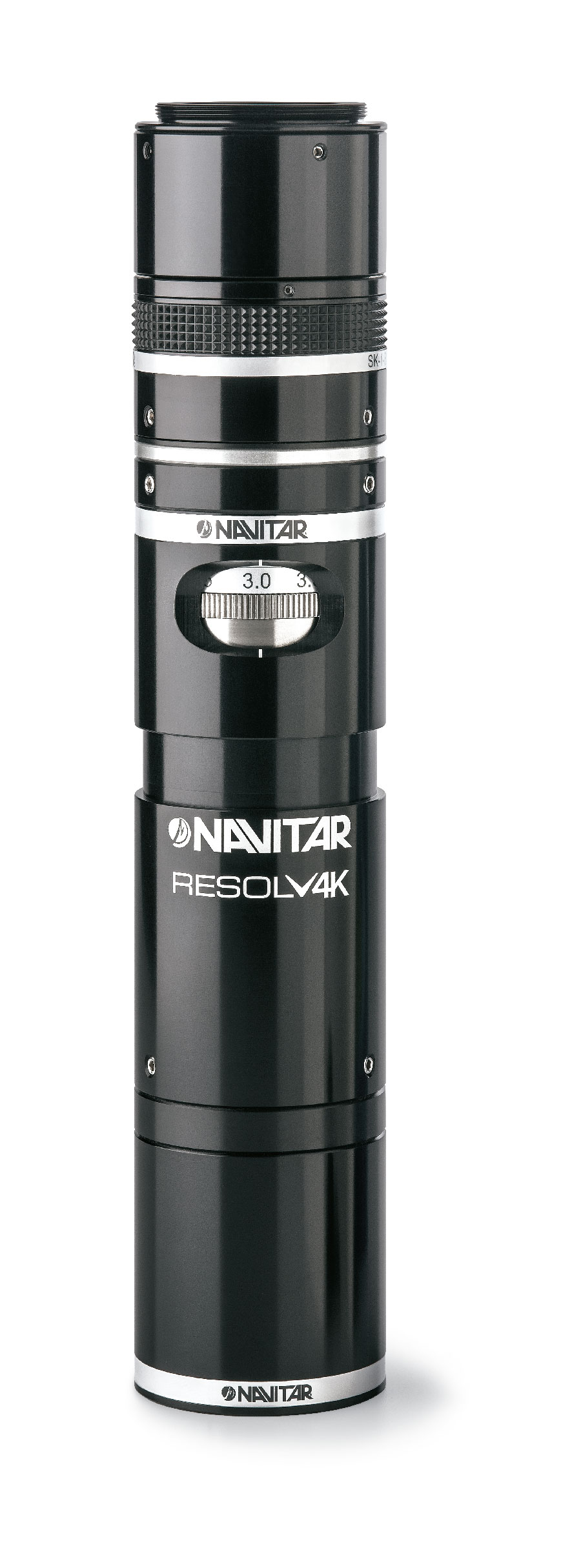

Resolv4K 變焦鏡頭

產品簡介：Resolv4K 鏡頭系列根據一階原理設計，旨在利用具有高像素密度的傳感器。提供多種適配器選項，允許用戶使用畫幅大小為 1/2 英寸至 APS 及以上范圍的傳感器。在變焦鏡頭的前端，鏡頭附件可為用戶提供兩全其美的體驗：低倍率變焦端可提供寬廣的視場，且不會犧牲調制傳遞函數或?qū)е抡彰鲹p失；高倍率變焦端則可在極長的工作距離下提供顯微鏡物鏡級別的分辨率。

產品型號：Resolv4K

更新時間：2025-10-31

產品品牌：

訪問量：4065

服務熱線

18913364201

立即咨詢

產品分類

PRODUCT CLASSIFICATION

相關文章

在線留言

ONLINE MESSAGE

留言框

產品：
您的單位：
您的姓名：
聯系電話：
常用郵箱：
詳細地址：
省份：
留言內容：

應用場景

w 高速檢測：Resolv 4K系列鏡頭提供更大的視野范圍和更快的圖像捕獲能力，使其成為高速檢測應用的理想選擇。例如，在生產線上的快速質量檢測，可以大幅提高檢測效率。

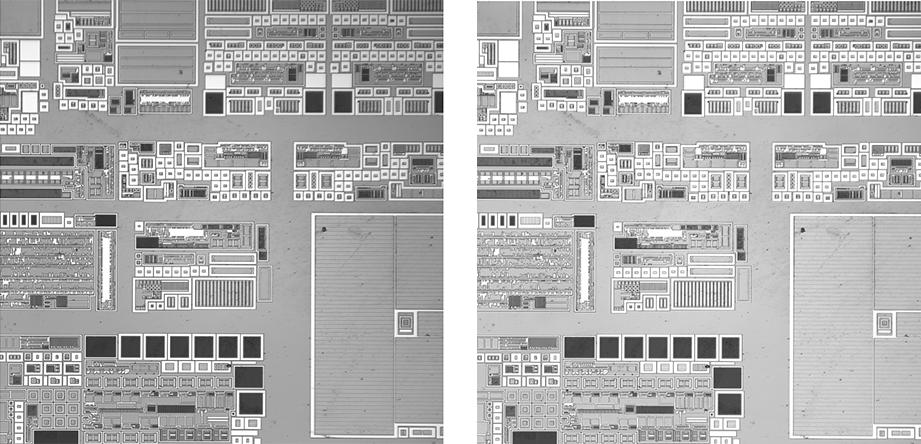

w 精密測量：該系列鏡頭具備高分辨率和精確的像差校正功能，能夠?qū)崿F(xiàn)高精度的測量。在半導體晶圓、高液晶面板LCD、OLED等生產過程中的質量檢測中，可以大幅縮短檢測時間周期，提高檢測效率。

w 表面及次表面檢測：Resolv 4K系列提供Vis-NIR和SWIR涂層選項，使得鏡頭能夠在不同波長下進行精確的表面及次表面檢測。例如，在食品和硅晶片檢查中，使用SWIR選項可以深入表面以下查看損傷和缺陷。

w 科研與教育：在科研領域，Resolv 4K系列鏡頭的高分辨率和大視野特點有助于科學家進行更細致的觀察和實驗；在教育領域，它也可以用于顯微鏡教學，提供更為清晰和廣闊的視野。

系統特點

w 高像素密度利用：Resolv 4K系列鏡頭從一階設計原則出發，最大限度地利用現代傳感器的更高像素密度，呈現更為細膩的圖像細節。

w 寬視野與高分辨率：相比傳統變焦系統，Resolv 4K系列鏡頭的視野擴大了400-600%，同時保持高分辨率，無需將多個圖像拼接在一起，提高了工作效率。

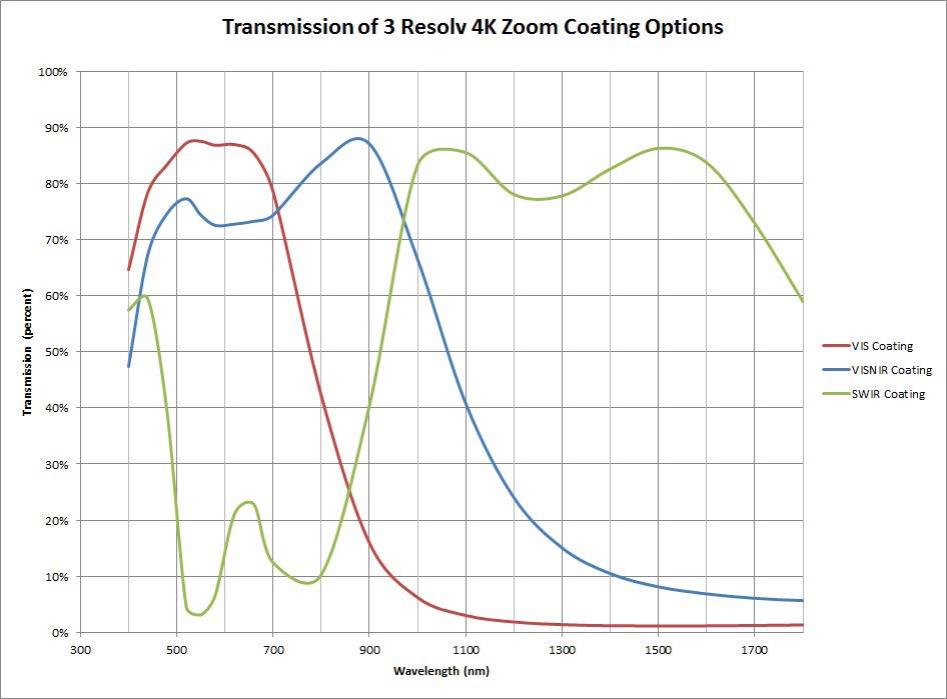

w 多波長聚焦能力：鏡頭不僅具備卓越的可見光波長軸向色彩校正能力，還通過Vis-NIR和SWIR選項顯著提高了波長聚焦能力，滿足不同波長下的檢測需求。

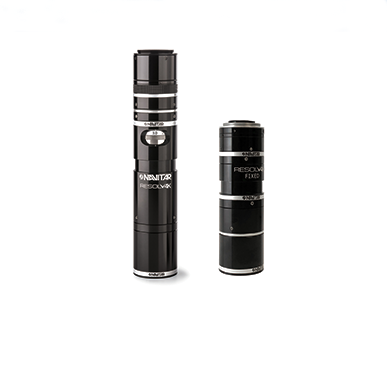

w 模塊化設計：秉承Navitar一流的模塊化光學設計技術，Resolv 4K系列鏡頭提供眾多模塊，用戶可根據自身應用參數的需要進行靈活組合搭配，構建完整的顯微鏡系統。

w 均勻照明：系統配備全新LED同軸光模塊，確保在大視場配置下亦提供均勻照明，進一步提升圖像質量。

w 高數值孔徑與像差校正：Resolv 4K系列鏡頭具備更高的數值孔徑（NA）和優異的像差校正功能，提供了比以往更精確的測量能力，即使在高放大倍率下也能保持優異的成像效果。

型號對標表

RESOLV 4K鏡頭
物鏡	后端適配器倍率				工作距離	匹配相機芯片尺寸	解析度(μm)	景深
	0.6875X	1X	1.375X	2X
	綜合光學放大倍率
0.25X	0.10X-0.77X	0.16X-1.13X	0.22X-1.55X	0.32X-2.25X	360	2/3"-32mm	14.13-40.85	0.89-7.41
0.5X	0.22X-1.55X	0.32X-2.25X	0.44X-3.09X	0.64X-4.5X	173		7.06-20.43	0.22-1.85
0.75X	0.33X-2.32X	0.48X-3.38X	0.66X-4.64X	0.96X-6.75X	110		4.71-13.62	0.10-0.82
1.0X	0.44X-3.09X	0.64X-4.5X	0.88X-6.19X	1.28X-9.00X	90		3.53-10.21	0.055-0.46
1.25X	0.55X-3.87X	0.8X-5.63X	1.10X-7.73X	1.60X-11.25X	72		2.83-8.17	0.035-0.30
1.5X	0.66X-4.64X	0.96X-6.75X	1.32X-9.28X	1.92X-13.50X	46.5		2.35-6.81	0.025-0.206
2X	0.88X-6.19X	1.28X-9.00X	1.76X-12.38X	2.56X-18X	32.3		1.77-5.11	0.014-0.116
5X	1.10X-7.73X	1.60X-11.25X	2.20X-15.47X	3.20X-22.50X	34		2.40-4.09	25.5-74.1*
10X	2.20X-15.47X	3.20X-22.50X	4.40X-30.94X	6.40X-45.00X	33		1.20-2.04	6.4-18.5*
20X	4.40X-30.94X	6.40X-45.00X	8.80X-61.88X	12.80X-90.00X	20		0.80-1.02	4.6-2.8*
HR4X	0.88X-6.19X	1.28X-9.00X	1.76X-12.38X	2.56X-18X	20		1.77-5.11	14-116*
HR6X	1.32X-9.28X	1.92X-13.50X	2.64X-18.56X	3.84X-27.00X	25		1.18-3.40	6.2-51*
HR10X	2.20X-15.47X	3.20X-22.50X	4.40X-30.94X	6.40X-45.00X	10		0.84-2.04	3.1-19*
*這些數值單位為μm
