一“ 聚”兩得,模塊式雙視顯微鏡

時間:2024-10-08 點擊次數:327
在針對半導體芯片、微孔板(Well-plate)、薄膜晶體管(TFT)、細胞微孔板(Well-plate)等目標物進行檢測時,這些目標的中心和邊緣呈規律分布,我們有時既要對中心微小區域進行觀察/檢測,也要對外圍的大區域進行觀察/檢測:

中心-外圍邊緣的檢測場景

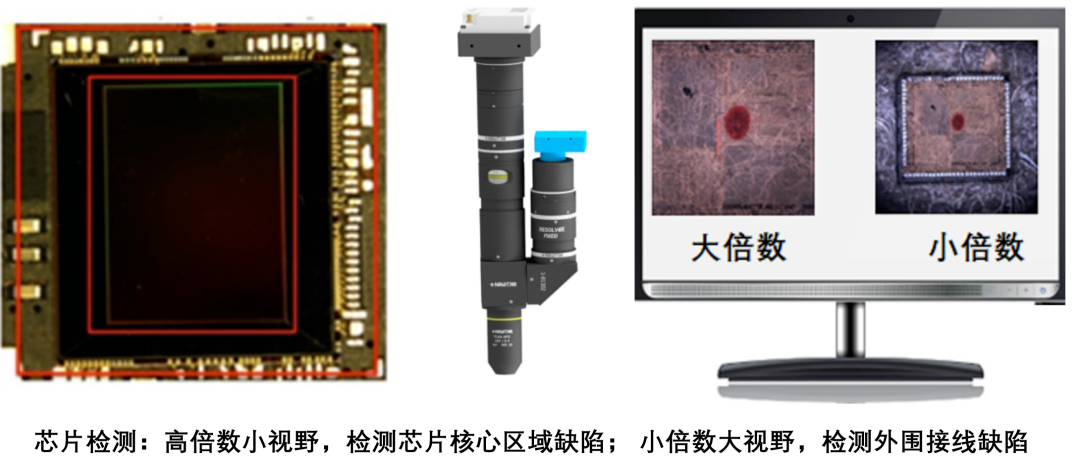

檢測半導體芯片(晶片)封裝工藝時,可能既需要對位于中心的芯片線路進行檢測,同時也需要對芯片外圍的引線進行檢測;


精密定位/對位(alignment)時,視野太小,不好找準位置,這時如果光學系統能同時用小倍數觀察大視野,快速找到位置點,同時又能用高倍數對定位標記(alignment mark) 觀察小視野,就能提高定位精度。


生物成像的某些應用中,可能需要用大視野針對某個區域進行成像,同時需要利用大倍數對某個小區域內的細節進行分析。


像上述這些,需要在同一個樣品上實現大視野和小視野同時成像的應用,傳統的解決方案是通過切換鏡頭的大小倍率,并在切換倍率后,重新聚焦來實現大視野和小視野的成像。


有沒有能同時獲得大小兩個視野,兩種放大倍數,而且無需再次聚焦的鏡頭?

模塊式 雙視顯微鏡頭

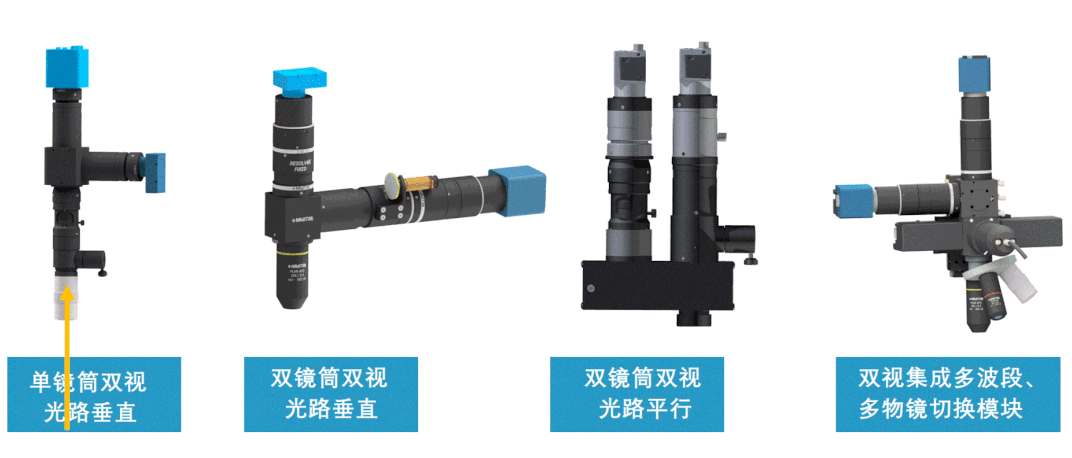

我們?yōu)樯鲜鰬?yīng)用設計和制造了多種形態的分光裝置,將其集成到模塊式顯微成像光路中的不同位置,即可組成多種結構的雙光路,雙視野的成像系統:


雙視系統可以?xún)蓚€(gè)光路都是同樣的倍數,不同波段;也可以?xún)蓚€(gè)光路是不同倍數,不同視野;或者兩個光路在變倍/定倍、手動/電動之間任意選擇。如果需要,也可搭建成多光路,多視野的成像系統。

該系統最重要的一個特點就是無需多次聚焦即可對某個區域?qū)崿F(xiàn)不同倍數或者不同波段的成像。


在同一個雙視系統中,可根據具體的成像需求,集成
  • 可見光VIS,可見光-近紅外(VIS-NIR),短波紅外(SWIR) 多種增透鍍膜鏡筒;
  • 復消色差,消像差,無限校正光路設計,0.55x, 0.8x, 1x, 1.1x, 1.6x, 2x 定倍鏡筒;

  • 或0.64x~ 4.5x、0.58x~7x 、0.7x~4.5x連續變倍鏡筒,手動和自動變倍可選;

  • 可根據應用需要,搭配不同品牌、不同倍數的物鏡(2x、4x、 5x、 6x、 10x、 20x、 50x);

  • 可選1/2” 到32mm或以上尺寸相機傳感器

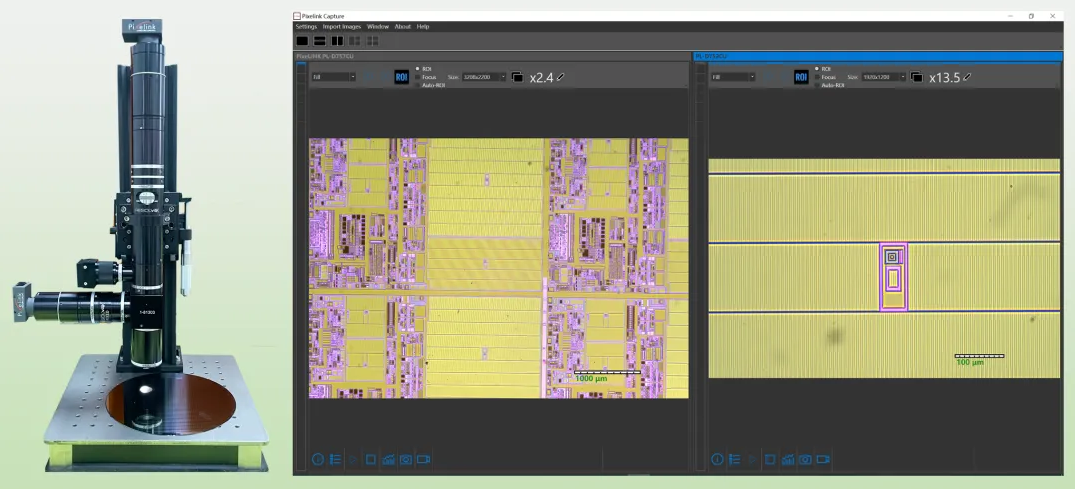

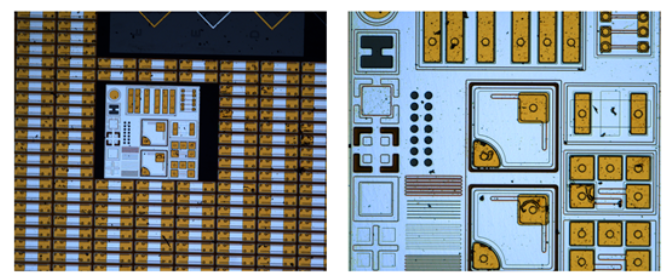

只需要一次聚焦,即可獲得同一中心區域的雙波段/雙視野的兩個圖像,大視野針對全局成像,小視野表征關鍵細節:


除以上正置、平行、轉角雙視模塊外,還可以根據現場的安裝和應用環境對鏡頭結構進行調整,比如:采取倒置,或其他安裝形態,或在光路中加入偏光、濾片轉輪、自動聚焦機構等功能模塊等等。


文章轉自Navitar官方微信公眾號。
