【實測記錄】高解析度大視場顯微鏡頭+激光自動對焦

時間：2024-12-16

點擊次數：190

結合AOI（Auto optical inspection）應用要求的多倍率、高精度、高效率的剛性需求，我們用現有的標準鏡頭模塊搭建了多種倍率規格的開放式、高集成友好度的顯微成像光路，為圖像方式自動對焦、液態鏡頭自動對焦、激光自動對焦等對焦模塊預留了帶有調節裝置的安裝接口。

無論您是終端用戶還是OEM系統集成商，均可根據應用要求，用我們高解析度、多種倍率規格的鏡頭模塊搭配不同靶面、不同像元尺寸相機、各類激光自動對焦單元，搭建性能毫不冗余的一鍵飛測高功效設備，實現不同的AOI檢測要求。

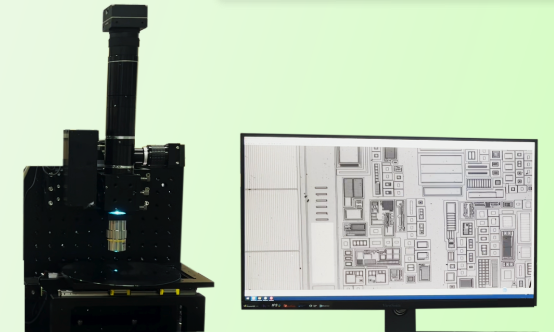

以下是高解析度、大視野鏡頭模塊同軸接入自動聚焦傳感器，采用不同相機、不同放大倍數下的實測記錄，請參考：

實測案例一：16x - 線掃6K TDI

在飛測應用場景中，線掃相機能夠不間斷地對勻速運動機構上的樣品進行連續采圖，線陣分布的像素利用效率更高、掃描表征速度更快。

然而，在線掃相機+高放大倍率的應用場景中，高倍鏡頭的成像景深相對較小，對運動機構的穩定系和精度要求較高，圖像精度受限于掃描運動精度，最終影響測量精度。

針對高精度、快速檢測應用，我們?cè)?/span>模塊式成像光路中引入了TDI模式線掃相機，結合實時激光自動對焦傳感器，進行了以下測試：

相機：6560(H)x256 (V) Pixel Size 3.45μm TDI Stage 64 / 128 / 192 / 256；
鏡頭光學放大倍數：16x；
解析度：1μm；
物鏡初始成像景深：3.5μm；

實測案例二：32x - 面陣全局快門 CCD

在完成上述高解析度+線掃的成像測試后，我們更換了光路中的相機和鏡筒模塊，即刻獲得了更高解析度的實時自動對焦顯微成像系統：

參數：1/1.2" 2MP CMOS CCD, Pixel Pitch 5.86μm 167fps
鏡頭光學放大倍數：32x
物鏡初始成像景深：1.6μm
視野：0.41mm
分辨率：0.7μm

除上述兩種記錄配置外，這套開放式的成像光路還能搭配更多規格的CCD、自動聚焦模塊、變倍/定倍等功能模塊，呈現更多倍率、視野和解析度的高質量實時聚焦圖像。以下是這套高解析度大靶面鏡頭搭配自動聚焦模塊的規格參數，請參考：


我們的光學實驗室可提供各倍率規格高解析度鏡頭、各類面陣/線掃相機搭配激光自動對焦傳感器進行驗證性測試，歡迎有相關測試需求的各領域集成或終端用戶與我們聯系。眼見為實！驗證成像質量和集成可能性。

文章轉自Navitar官方微信公眾號。
